LED显示屏封装技术大比拼
发布日期：2024-09-23
发布人： 原创
浏览次数：383
在LED显示屏领域，封装技术是决定显示效果、耐用性和成本的关键因素之一。不同的封装技术各有千秋，它们在亮度、色彩饱和度、视角、散热性能及可靠性等方面展现出不同的优势。接下来，就让我们一起走进LED显示屏封装技术的大比拼，探索几种主流封装技术的特色与应用。
-
SMD（Surface Mounted Device）表面贴装器件：
特点：SMD技术采用三合一或四合一的方式封装RGB（红绿蓝）或RGBW（红绿蓝白）芯片，封装体表面平滑，适合近距离观看，能提供较好的视觉效果和宽视角。优势：色彩均匀性好，视角宽，适用于室内高清显示屏和租赁屏市场。局限性：散热能力相对较弱，不适合高亮度、大尺寸的户外应用。
-
COB（Chip on Board）芯片直接贴装：
特点：COB技术直接将LED芯片粘贴在PCB板上，再进行封装，减少了传统SMD中的支架结构，提高了集成度和散热效率。优势：抗撞击性强，维护成本低，能有效减少摩尔纹，提升显示效果，尤其适合体育场馆、户外广告等需要高稳定性的场景。
特点：Mini LED是指芯片尺寸在100微米至200微米之间的LED，Micro LED则更小，通常小于100微米。两者均采用更精细的封装技术，实现更高密度的像素排列。优势：对比度高，色彩表现优异，能实现超高清显示，同时具有良好的节能特性。Micro LED更是在分辨率、亮度和功耗上展现出革命性的潜力。局限性：目前成本高昂，尤其是Micro LED的商业化进程受限于复杂的制造工艺和高成本。

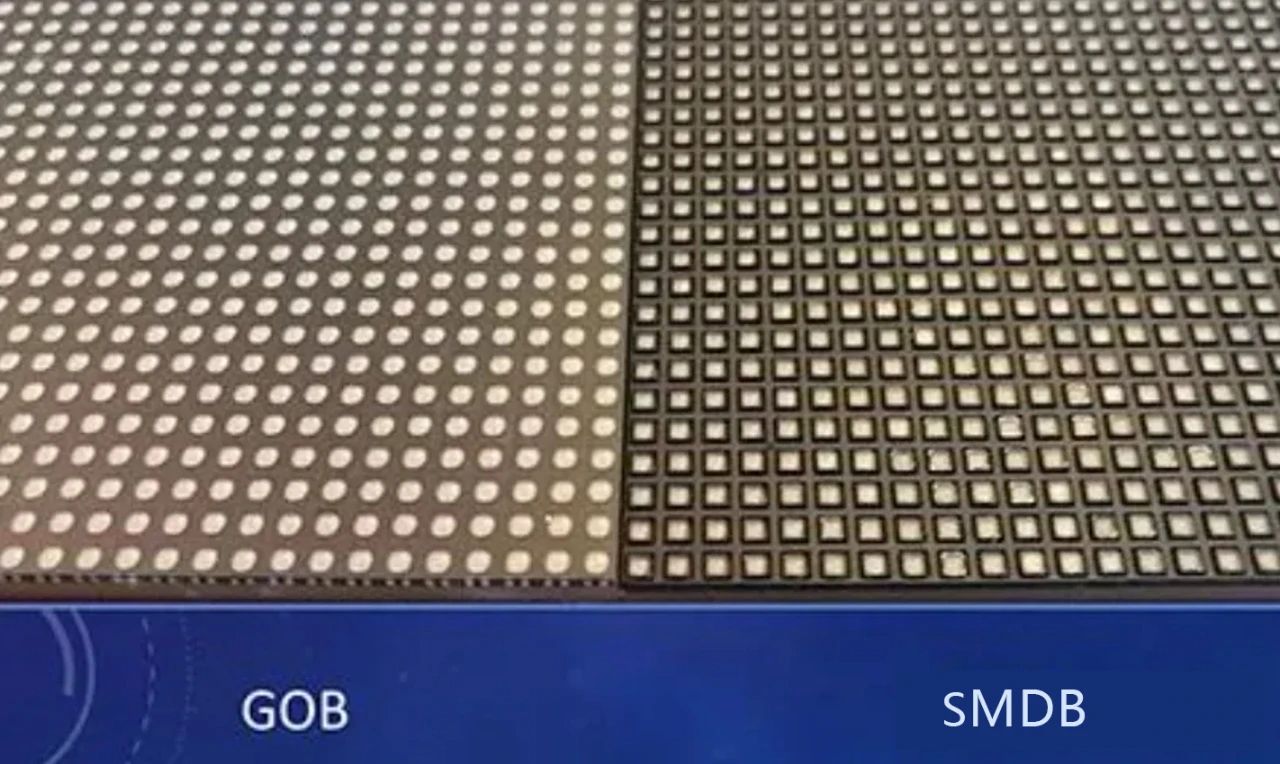

特点：在LED灯珠表面涂覆一层特殊胶体，增强防水防尘性能，延长使用寿命。优势：提高显示屏的防护等级，特别适用于户外环境，增强稳定性。局限性：可能影响散热性能，且在一定程度上增加了显示屏的厚度。其中SMD封装技术和COB封装技术是两种主要的技术路线。SMD封装技术是一种电子元器件封装形式，广泛应用于电子制造业中。其主要特点包括尺寸小、重量轻、高频特性良好、便于自动化生产、热性能良好以及易于维修和维护。SMD封装有多种类型，如SOIC、QFN、BGA、LGA等，每种封装类型都有其特定的优点和适用场景 。COB封装技术则是将芯片直接焊接在PCB上的封装技术。这种技术主要用于解决LED散热问题，并实现芯片与电路板的紧密集成。其特点包括封装紧凑、稳定性好、良好的导热性以及制造成本低。然而，COB封装技术也存在一些缺点，如维修困难、可靠性困境以及在生产过程中的环境要求高。在市场上，新型封装技术的快速应用推动了LED显示屏的微距化。例如，MIP封装技术在2024年的深圳ISLE展会上成为热门产品路线之一，约20家LED显示屏厂商中有三成企业展出了相关产品。这些新型封装技术的应用预计将使得2024年中国大陆P1.5及以下显示屏的市场销售规模达到112亿元人民币，同比增长19% 。新型封装技术路线的快速应用下，2024年P≤1.5 LED显示屏的中国市场规模将达112亿元，增长19%。总的来说，SMD和COB封装技术各有特点，它们在LED显示屏行业中的应用和竞争反映了行业技术发展的多样性和复杂性。随着技术的不断进步和市场需求的变化，这些封装技术将继续发展和完善，以满足更高的性能和成本效益要求。
