GOB是GLUE ON THE BOARD板胶的简称,GOB工艺是一种新型光学导热纳米填充材料,通过特殊工艺。将常规LED显示屏PCB板及其贴片灯珠和双雾面光学处理实现LED显示屏表面的磨砂效果,改进了LED显示屏现有的保护技术,创新地实现了显示点光源从表面光源的转换和显示。等领域有着广阔的市场。

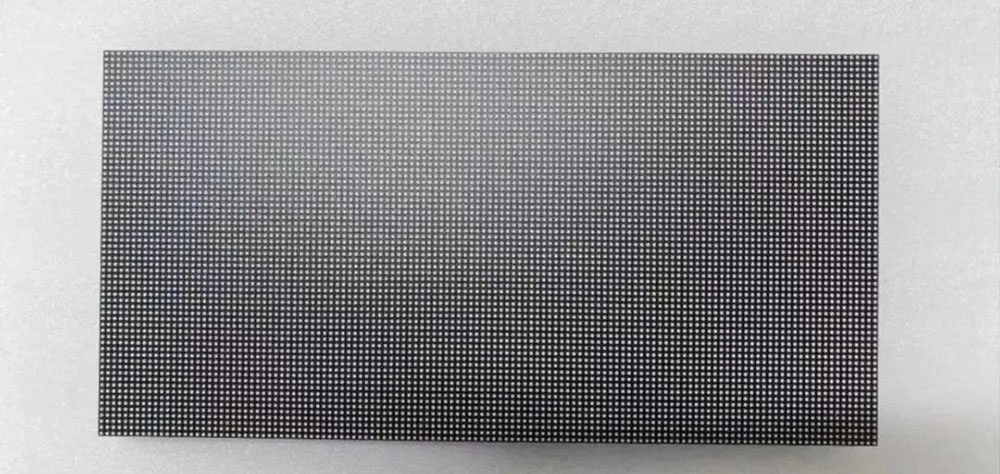

户外P2.5GOB
GOB工艺解决行业痛点
目前传统屏幕完全暴露在发光体上,存在严重缺陷。1、防护等级低:不防潮、防水、防尘、防震、防碰撞。在潮湿的气候下,容易出现大量的死灯和断灯现象。运输过程中容易掉灯,灯坏。还容易受静电影响,造成死灯。
2、对眼睛伤害大:长时间观看会造成眩光和疲劳,眼睛得不到保护。此外,还有“蓝色伤害”效果。由于蓝光LED的波长短、频率高,人眼直接长期受到蓝光的影响,容易引起视网膜病变。
GOB工艺的优点
1、八防:防水、防潮、防撞、防尘、防腐蚀、防蓝光、防盐、防静电。
2、由于磨砂面效果,也增加了色彩对比度,实现了视点光源到面光源的转换显示,增加了可视角度。
GOB流程详解
GOB工艺真正满足LED显示屏产品特性的要求,可以保证质量和性能的标准化量产。
需要完整的生产流程,配合生产工艺研发的可靠自动化生产设备,定制一对A型模具,开发符合产品特性要求的包装材料。
断料
GOB的包装材料必须是按照GOB的工艺方案开发的定制材料,并且必须满足以下特性:1,附着力强;2、强大的拉力和垂直冲击力;3、硬度;4、透明度高;5、耐温性;6、耐黄变、7、耐盐雾、8、高耐磨、9、抗静电、10、耐高压等。
填充
GOB封装工艺应保证封装材料完全填满灯珠之间的空间并覆盖灯珠表面,并牢固地贴附在PCB上。不应有气泡、针孔、白点、空隙或底部填充物。在PCB和胶水的粘合面上。
厚度脱落
胶层厚度的一致性(精确描述为灯珠表面胶层厚度的一致性)。在GOB封装后,需要保证灯珠表面胶层厚度的均匀性。目前GOB工艺已经全面升级到4.0,几乎没有胶层的厚度公差,原模组的厚度公差和原模组完成后的厚度公差一样多。甚至可以降低原始模块的厚度公差。接头平整度完美!
调平
GOB封装后的表面平整度应该很好,应该没有凹凸、波纹等。
表面脱落
GOB容器的表面处理。目前行业中的表面处理根据产品特性不同分为亚光面、亚光面和镜面。
维护开关
封装后GOB的可修复性应保证封装材料在一定条件下易于去除,正常维护后可对去除部分进行填充修复。
GOB工艺
GOB工艺支持各种LED显示屏:
适用于小间距LED显示屏、超防护租赁LED显示屏、超防护落地互动LED显示屏、超防护透明LED显示屏、LED智能面板显示屏、LED智能广告牌显示屏、LED创意显示屏等。
